平成22年度 春期 プロジェクトマネージャ試験 午前II 問6

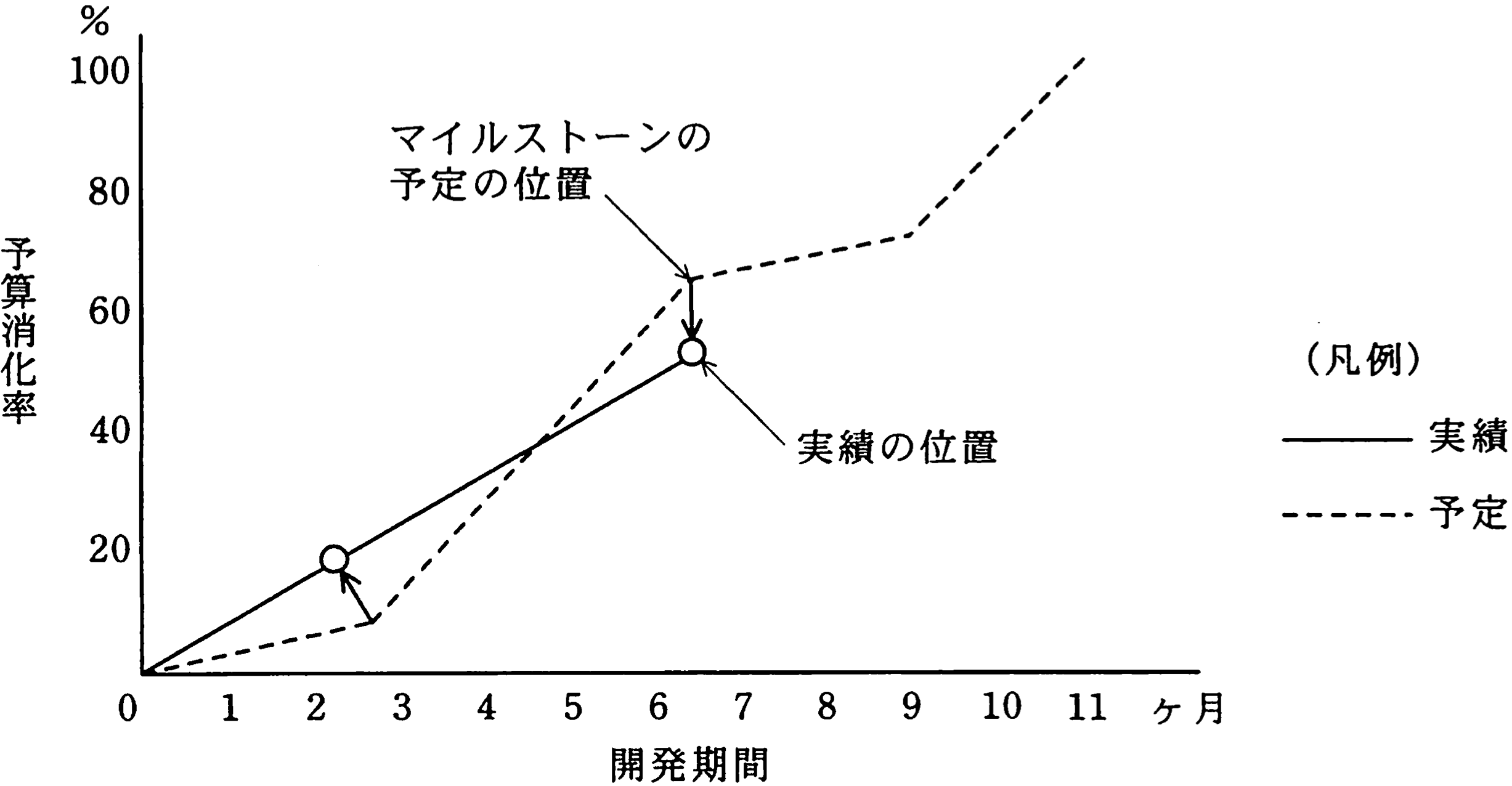

トレンドチャートにおいて、矢印が垂直に下向きの場合、進捗は予定どおり（横軸での位置が一致）であるが、費用（縦軸）が予算を下回っていることを意味します。

• ア: 進捗が予定どおりで，費用が予算を下回っている。
  正しい。進捗が予定どおりで、かつ費用が予算を下回っている場合、矢印が垂直に下向きます。

• イ: 進捗が予定どおりで，費用が予算を超過している。
  誤り。進捗が予定どおりで、費用が予算を超過している場合、矢印は垂直に上向きます。

• ウ: 進捗が予定より遅れ，費用が予算を超過している。
  誤り。進捗が遅れていて、かつ費用が予算を超過している場合、矢印は右上を指します。

• エ: 進捗が予定より進み，費用が予算を下回っている。
  誤り。進捗が予定より進んでいて、かつ費用が予算を下回っている場合、矢印は左下を指します。

答え

ア: 進捗が予定どおりで，費用が予算を下回っている。
