平成23年度 春期 プロジェクトマネージャ試験 午前II 問4

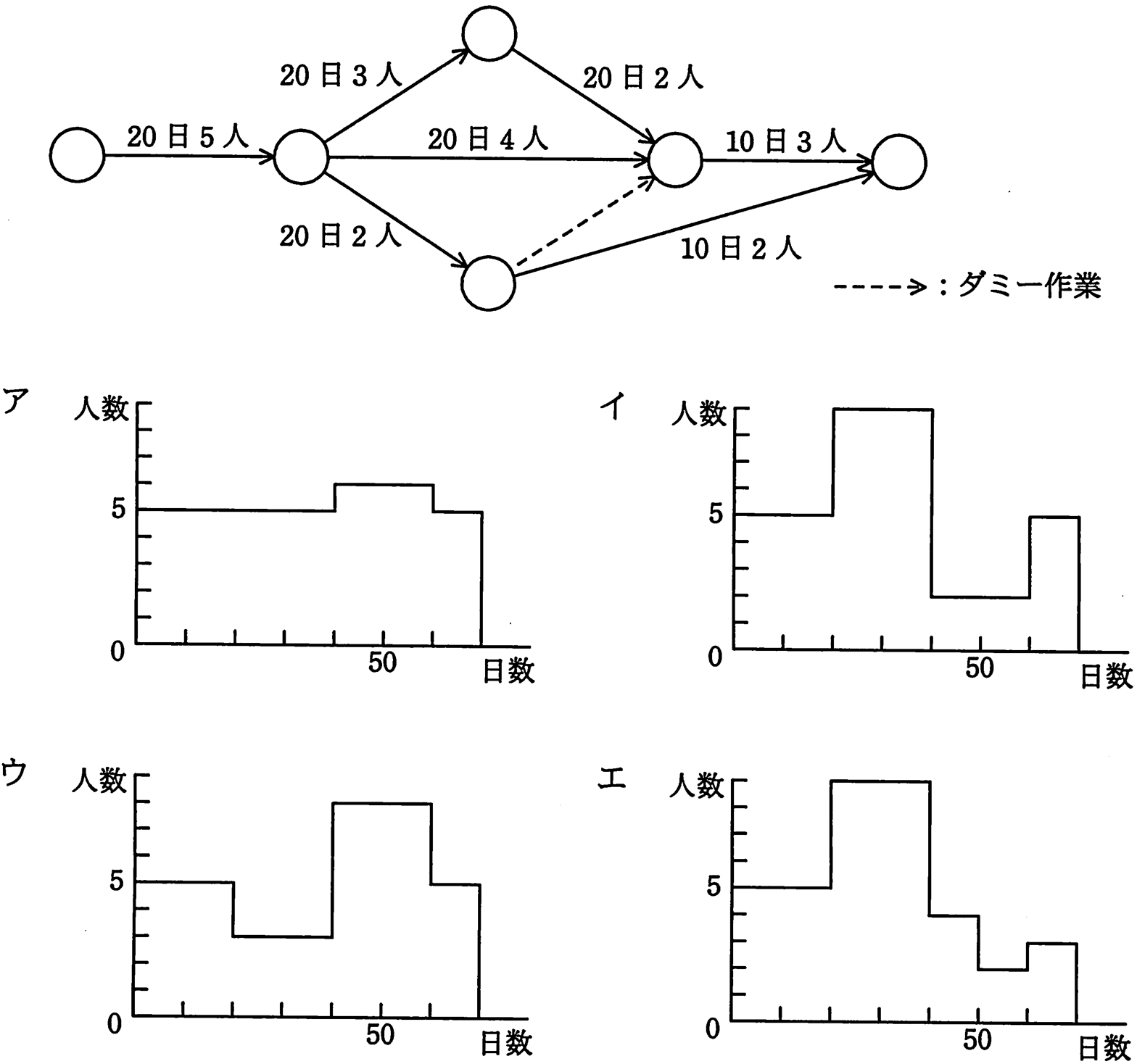

アローダイアグラムで示す計画に基づいてシステム開発を進めたい。各作業をそれぞれ最も早く開始するとき，必要となる人数の推移を表すものはどれか。ここで，アローダイアグラムのそれぞれの作業に付けられた記述は，作業に必要な日数と，1日当たりの必要人数を表す。
キーボード：1〜4 で解答 → 次の問題 ← 前の問題
正解と解説を見る
解答する前に解説を開いたので、この問題は「見て解いた」として記録します（正解数には入りません）。
正解：エ
アローダイアグラムの作業内容に従い、各作業の期間と必要人数を集計します。
作業と人数の詳細
- 作業A (5人, 20日間): 0～20日間
- 作業B (3人, 20日間): 20～40日間
- 作業C (4人, 20日間): 20～40日間
- 作業D (2人, 20日間): 20～40日間
- 作業E (2人, 20日間): 40～60日間
- 作業F (2人, 10日間): 40～50日間
- 作業G (3人, 10日間): 60～70日間
スケジュールに基づく人数の推移
- 0～20日間: 作業A (5人) = 5人
- 20～40日間: 作業B (3人) + 作業C (4人) + 作業D (2人) = 9人
- 40～50日間: 作業E (2人) + 作業F (2人) = 4人
- 50～60日間: 作業E (2人) = 2人
- 60～70日間: 作業G (3人) = 3人
答え
エ: 人数の推移を正確に表す正解のグラフ
出典：平成23年度 春期 プロジェクトマネージャ試験 午前II 問4
