平成23年度 春期 プロジェクトマネージャ試験 午前II 問17

• DFD（Data Flow Diagram） は、システムのデータの流れと処理を視覚的に表現する図です。プロセス1を詳細化する場合、プロセス1の子プロセス（1-1、1-2、1-3）は、元のプロセス1が表現していた入力データと出力データを忠実に分解し、データの流れを正確に示す必要があります。

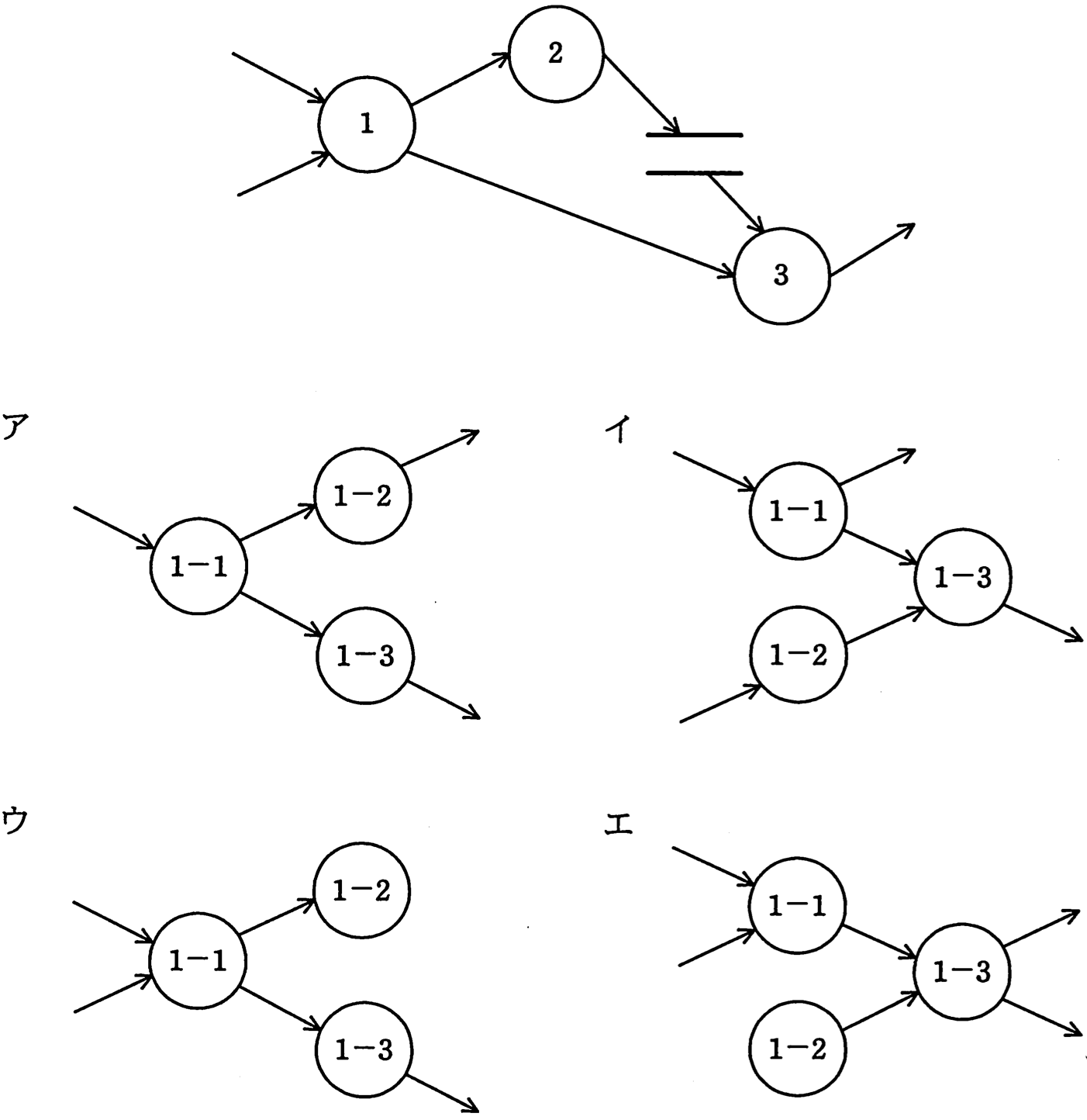

問題の図から、以下の点を確認します： 1. プロセス1への入力データがプロセス1-1、1-2、1-3に適切に分配されているか。 2. プロセス1からの出力データが、子プロセスを通じて正しく生成されているか。

選択肢の評価

• ア:
  誤り。プロセス1のデータフローに対する分割が不正確です。入力データと出力データの流れが元のプロセス1と一致していません。

• イ:
  正しい。元のプロセス1のデータフローが正確に分割され、プロセス1-1、1-2、1-3がデータの流れを適切に処理しています。

• ウ:
  誤り。データの流れが不適切で、プロセス1のデータフローを正確に反映していません。

• エ:
  誤り。プロセス1のデータフローを正確に分割できていないため、不適切です。

答え

イ
